變頻串聯諧振交流耐壓試驗交聯乙烯電纜的交流耐壓

您的位置:首頁 >> 服務支持 >> 技術文章

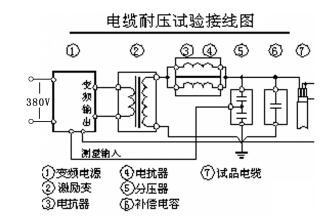

變頻串聯諧振交流耐壓試驗,交聯乙烯電纜的交流耐壓的裝置設備應用:

QQ截圖20160317095942




1、10kV電纜 300mm2 長度不大于3.0km,試驗電壓為21.75kV,試驗頻率為30Hz~300Hz

(1)電纜長度: 3km 截面積: 300mm2 對應的電容量范圍為1.11μF,最高耐壓試驗值21.75kV

(2)諧振頻率:1/6.28×√20×1.11×10-6=33.7Hz 33.7Hz下最大被試電容量時的試驗電流:33.7×6.28×1.11×10-6×21.75×103=5.2A。

(3)選擇設備:30kW變頻電源; 50kV/1.2A電抗器六臺并聯; 30kVA(3kV/10A)激勵變; 150kV分壓器;

2、35kV電纜 300mm2 長度不大于1km,試驗電壓為52kV,試驗頻率為30Hz~300Hz。

(1)電纜長度:1km 截面積: 300mm2 對應的電容量范圍為0.19μF, 最高耐壓試驗值52kV

(2)諧振頻率:1/6.28×√80×0.19×10-6=40.8Hz 40.8Hz下最大被試電容量時的試驗電流:40.8×6.28×0.19×10-6×52×103=2.5A。

(3)選擇設備:30kW變頻控制源;50kV/1.2A電抗器 二臺串三組并聯;30kVA(3kV/10A)激勵變; 150kV分壓器;

3、電纜耐壓時電抗器選用說明

(1)上述配置是按照最長電纜計算出的配置方案;

(2)對短電纜試驗時,為了達到諧振,一般將三節電抗器串聯(三節電抗器串聯時,與150kV分壓器的電容量可以自身諧振);
